Eine Person. Volle Kontrolle.
Keine lange Hebelstange. Keine zweite Person. Kein Kaltstart, nur um die Bremse zu betätigen.
FÜR EINFACHE BEDIENUNG ENTWICKELT
Das Zieldrehmoment ist voreingestellt – Reaktionsarm positionieren und schon kann es losgehen.
ABZUG DRÜCKEN – DEN REST ERLEDIGT DER PRO.
Niemand am Bremspedal. Keine zweite Person. Nur Sie und das Werkzeug.
ALLES IN 60 SEKUNDEN ERLEDIGT
Gleichmäßige, kontrollierte Kraftübertragung mit automatischer Abschaltung beim voreingestellten Drehmoment.
Das ist der gesamte Ablauf. Kein Kampf mit einer langen Hebelstange, niemand am Bremspedal und keine manuelle abschließende Drehmomentkontrolle mit einem weiteren Werkzeug.
Hohes Drehmoment. Keine Schlagimpulse. Präzision ohne Zweifel.

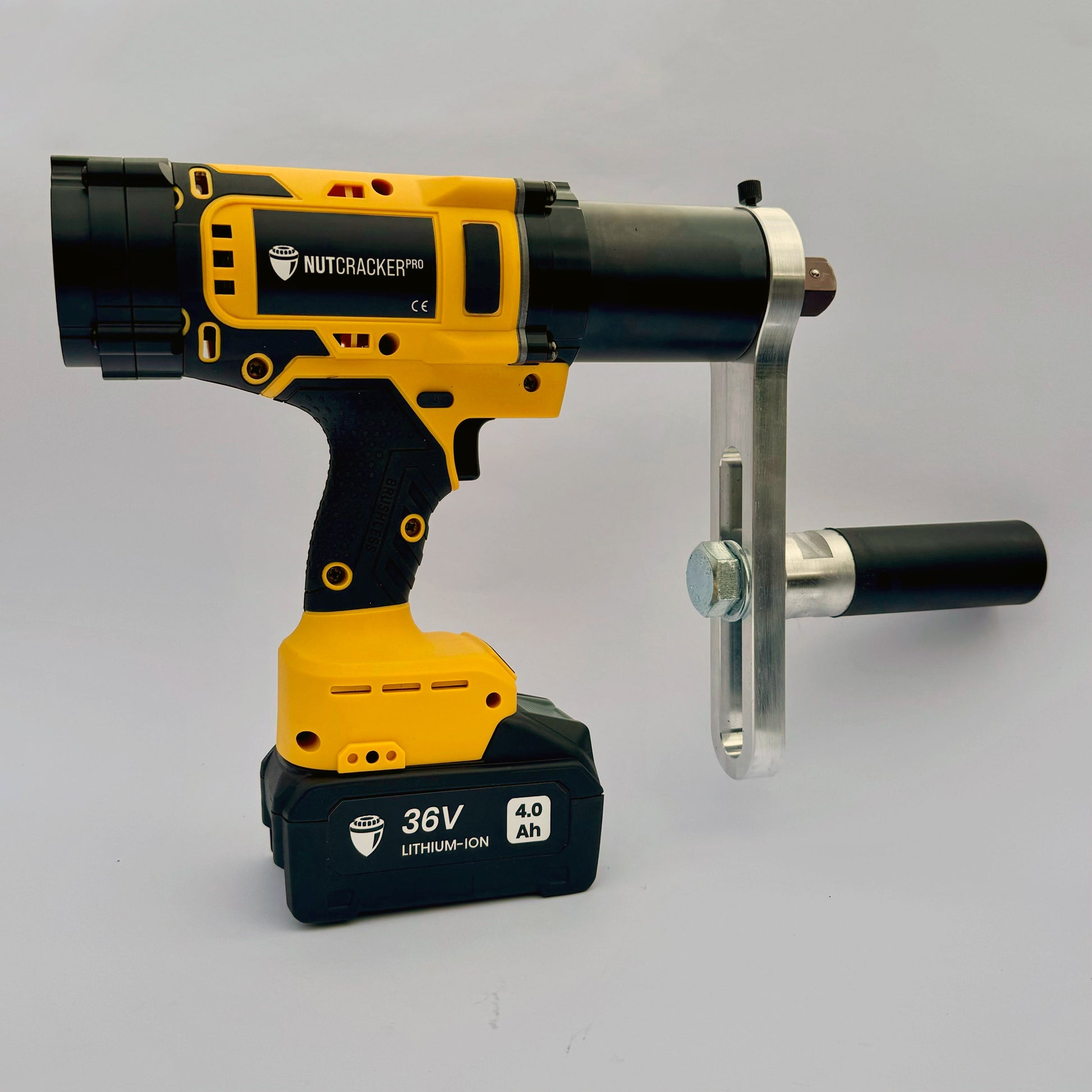

NutCracker PRO ist kein gewöhnlicher elektrischer Schlagschrauber. Die straßenzugelassenen Porsche-Zentralverschlüsse bestehen aus Aluminium und sind nicht dafür ausgelegt, schädlichen Schlagimpulsen ausgesetzt zu werden. PRO verfolgt einen grundlegend anderen Ansatz: Dank seines Planetengetriebes liefert er hohes Drehmoment gleichmäßig, kontinuierlich und mit kontrollierter Präzision.
Das Drehmoment wird mechanisch vervielfältigt – nicht durch Schlagimpulse.
Im Herzen des NutCracker PRO arbeitet ein bürstenloser 36-V-Elektromotor. Anstatt den Zentralverschluss durch wiederholte Schlagimpulse anzutreiben, überträgt der Motor seine Kraft auf ein Planetengetriebe das das Drehmoment mechanisch vervielfältigt.
Das Prinzip ähnelt dem NutCracker HD: Die Drehzahl wird reduziert, um am Ausgang ein deutlich höheres Drehmoment bereitzustellen. Das Ergebnis ist eine gleichmäßige und kontinuierliche Kraftübertragung anstelle der schnellen Stoßbelastungen eines Schlagschraubers.
Das voreingestellte Drehmoment ist der Zielwert. Der Motorstrom ist die Eingangsgröße der Regelung.
Während des Anziehens überwacht NutCracker PRO kontinuierlich den vom Motor aufgenommenen elektrischen Strom. Das Regelsystem nutzt den kalibrierten Zusammenhang zwischen Motorstrom und abgegebenem Drehmoment, um den Anziehvorgang zu steuern und den Antrieb beim voreingestellten Zieldrehmoment automatisch abzuschalten.
Das System basiert daher weder auf einer festen Laufzeit noch auf einem Schlagmechanismus. Das Drehmoment wird kontinuierlich über den Planetenantrieb übertragen, während die elektronische Regelung während des gesamten Anziehvorgangs auf die Motorlast reagiert.
Voreingestellt und einsatzbereit. Folgen Sie einfach der Reihenfolge.

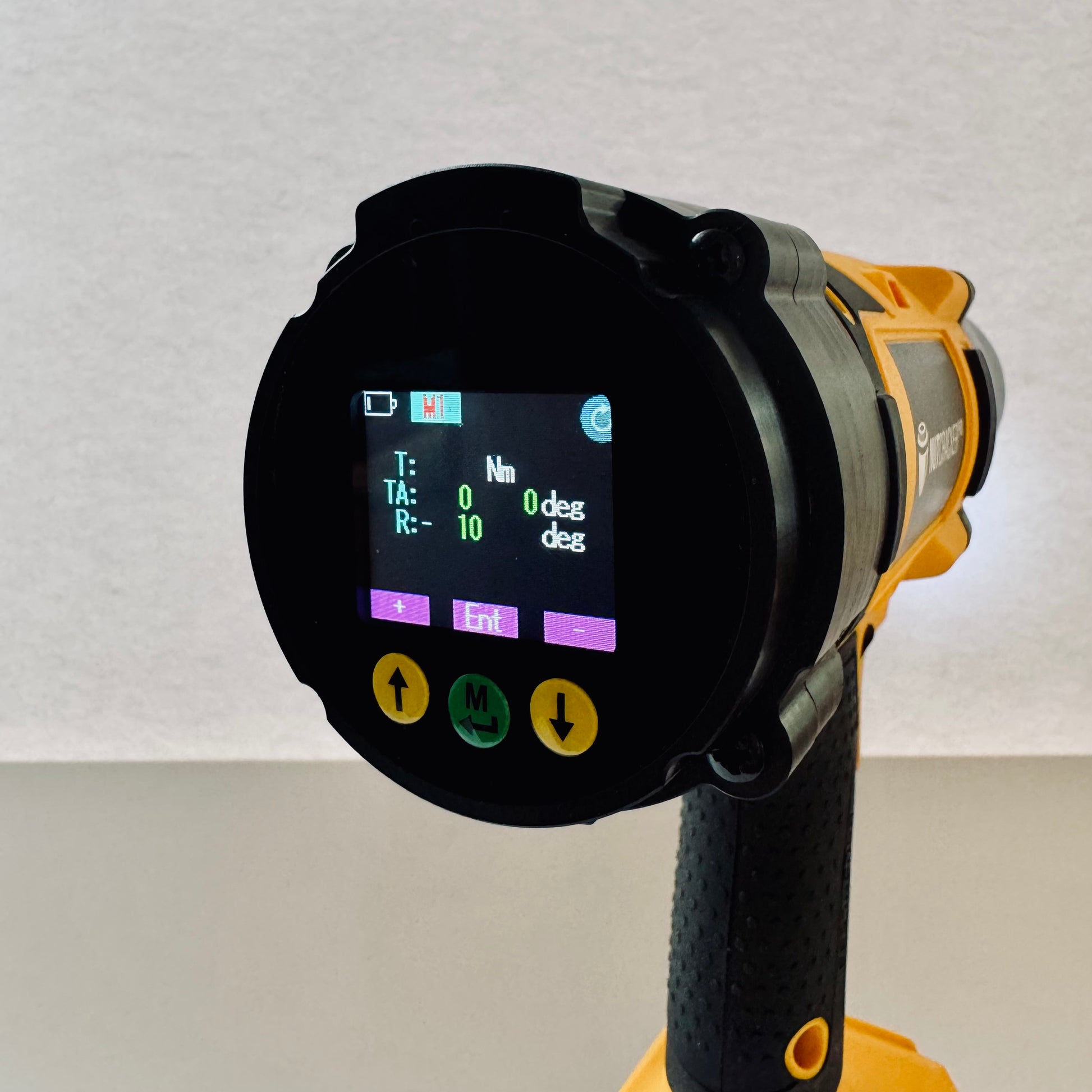

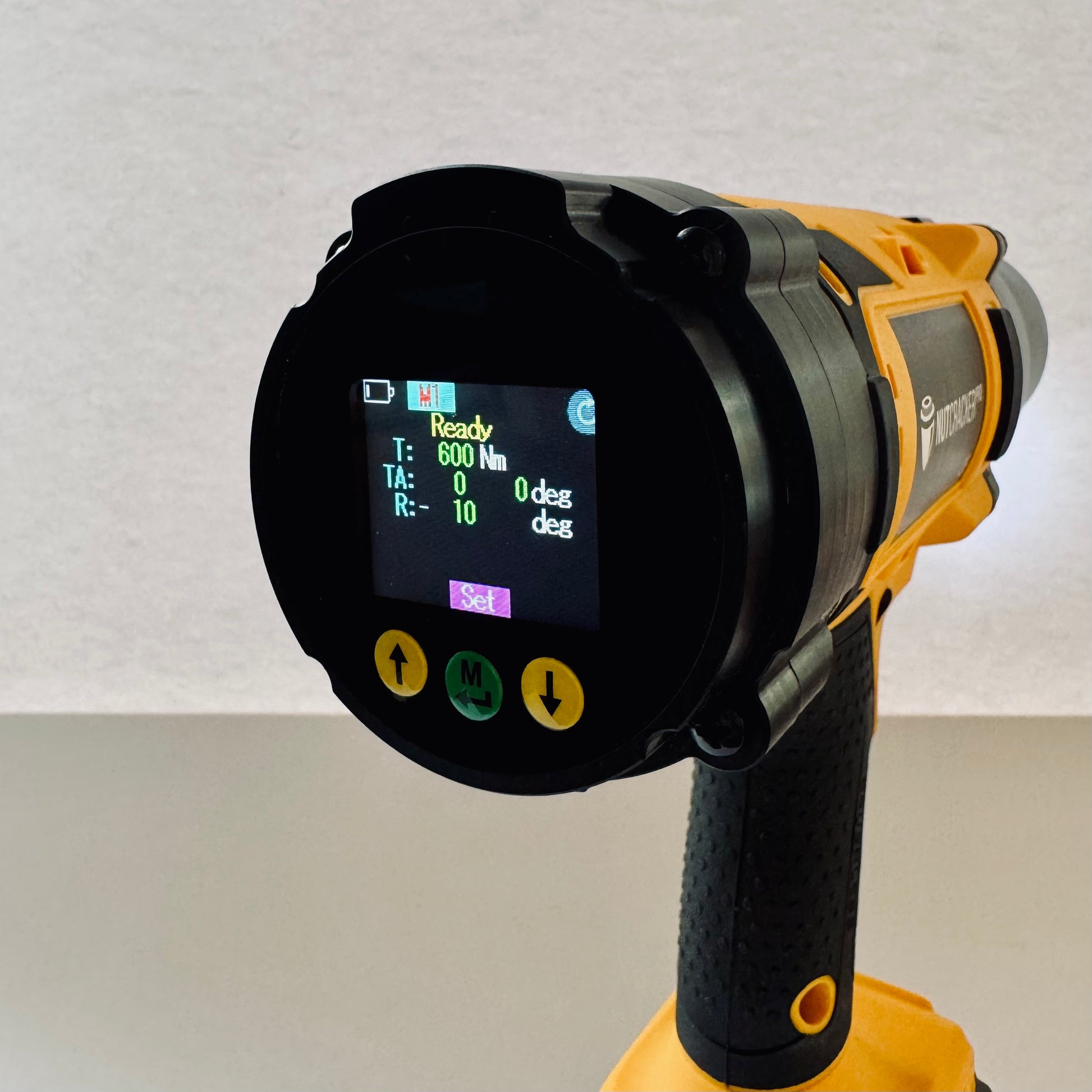

NutCracker PRO wird für Porsche-Zentralverschlussanwendungen voreingestellt geliefert. Vor dem Start sind keine Drehmomenteinstellungen oder Programmierungen erforderlich. Werkzeug ansetzen, Abzug drücken – PRO ist einsatzbereit.
PRO an der Zentralverschluss-Stecknuss ansetzen.
Vor der Verwendung müssen keine Einstellungen vorgenommen werden. Positionieren Sie den Reaktionsarm korrekt, setzen Sie PRO am Zentralverschluss an und drücken Sie den Abzug.
Abzug gedrückt halten. PRO stoppt automatisch.
PRO baut das Drehmoment gleichmäßig über den Planetenantrieb auf und stoppt automatisch, sobald das voreingestellte Anziehdrehmoment von 600 Nm / 443 ft-lb erreicht ist. Halten Sie den Abzug während des gesamten Ablaufs gedrückt, bis der Reaktionsarm entlastet ist.
Wählen Sie, wie Sie die 90°-Drehung kontrollieren möchten.
Der Zentralverschluss muss nun um etwa eine Vierteldrehung gelöst werden. Dafür gibt es zwei Möglichkeiten.
Ein Teil der Bewegung erfolgt, bevor sich der Zentralverschluss dreht.
Zu Beginn des Lösevorgangs bewegt sich der Reaktionsarm zunächst durch den verfügbaren Raum zwischen den Radspeichen, bis er seinen Abstützpunkt erreicht. Erst dann beginnt sich der Zentralverschluss selbst zu drehen.

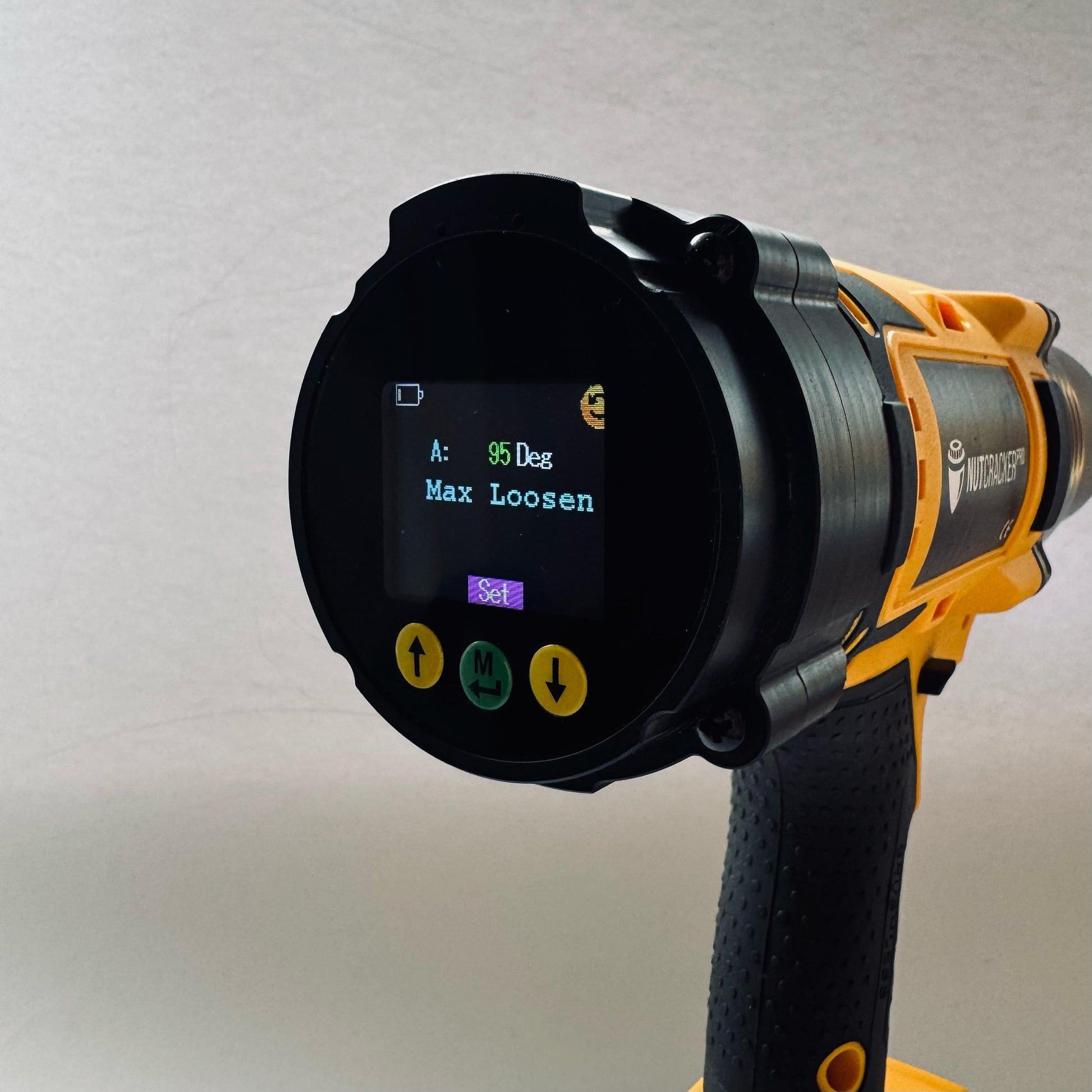

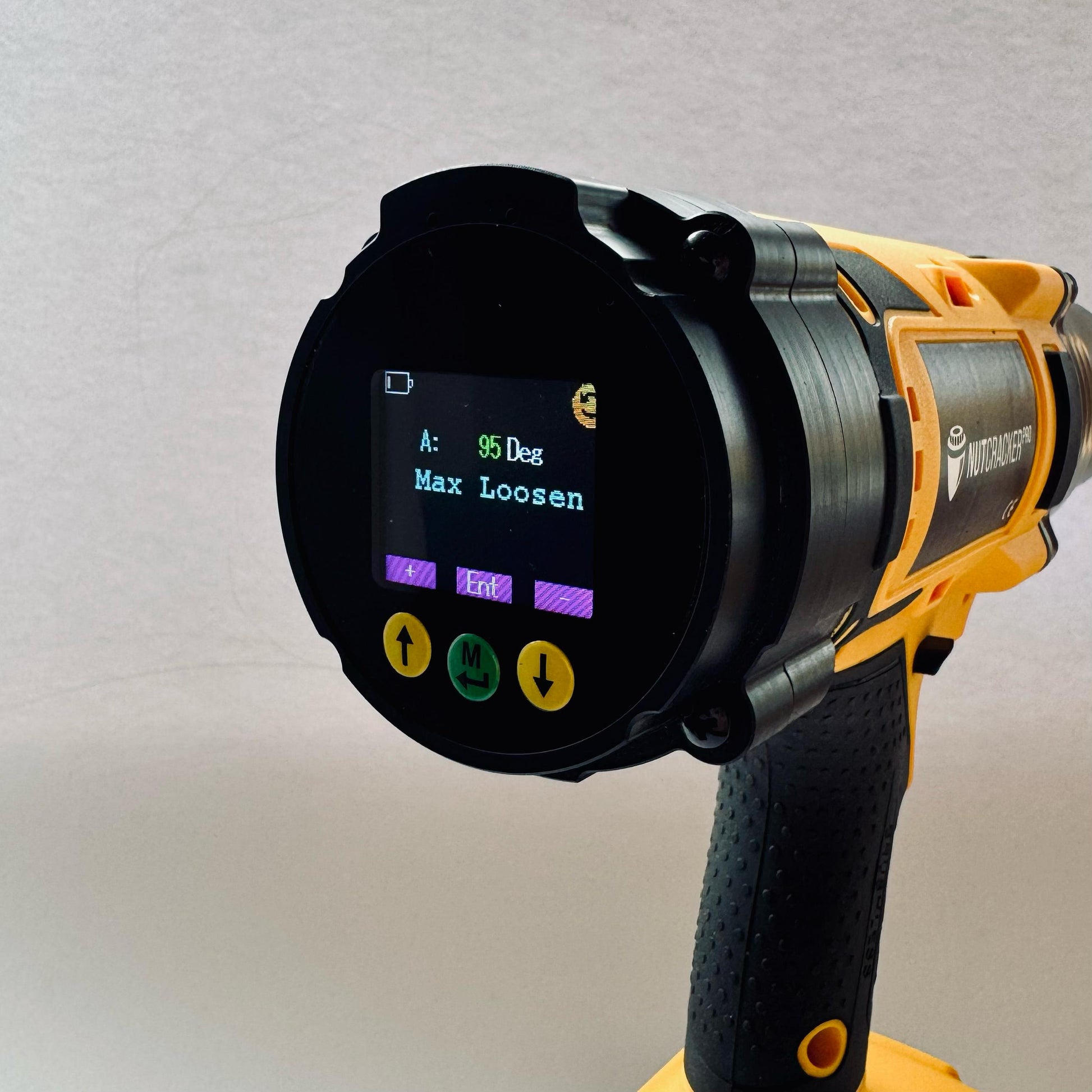

Eine Begrenzung auf 130° ist für den Schritt mit der Vierteldrehung praktisch. Dieselbe Begrenzung bleibt jedoch auch aktiv, wenn Sie den Zentralverschluss später vollständig lösen möchten. Das Werkzeug stoppt nach jeder programmierten Bewegung, sodass Sie entweder den Abzug mehrfach betätigen oder die Einstellung immer wieder ändern müssen.
Aus diesem Grund bevorzugen wir es, die 90°-Vierteldrehung visuell zu kontrollieren und die Lösebewegung bei normalen Radwechseln unbegrenzt zu lassen.
Abzug erneut gedrückt halten.
PRO wiederholt den Anziehvorgang und stoppt automatisch beim voreingestellten Zielwert von 600 Nm / 443 ft-lb.
Nach dem Anziehen dreht die programmierte Rücklaufbewegung den Antrieb leicht zurück. Dadurch wird die verbleibende Belastung des Reaktionsarms gelöst und das Werkzeug lässt sich leichter abnehmen. Halten Sie den Abzug während des gesamten Ablaufs gedrückt. Erst dann erscheint auf dem Display die Meldung PASS.
Display prüfen und Werkzeug abnehmen.
Nach dem Anziehen zeigt PRO den erreichten Anzugswert zusammen mit der Meldung „PASS“ auf dem Display an. Nehmen Sie das Werkzeug ab – damit ist der Anziehvorgang abgeschlossen.
Die hier gezeigten Werte von 600 Nm / 443 ft-lb und der Lösevorgang um 90° beziehen sich auf Porsche-Zentralverschlussanwendungen. Befolgen Sie stets das für Ihr Fahrzeug vorgeschriebene Anziehverfahren und die entsprechenden Herstellervorgaben.
Für Ihr Rad entwickelt.

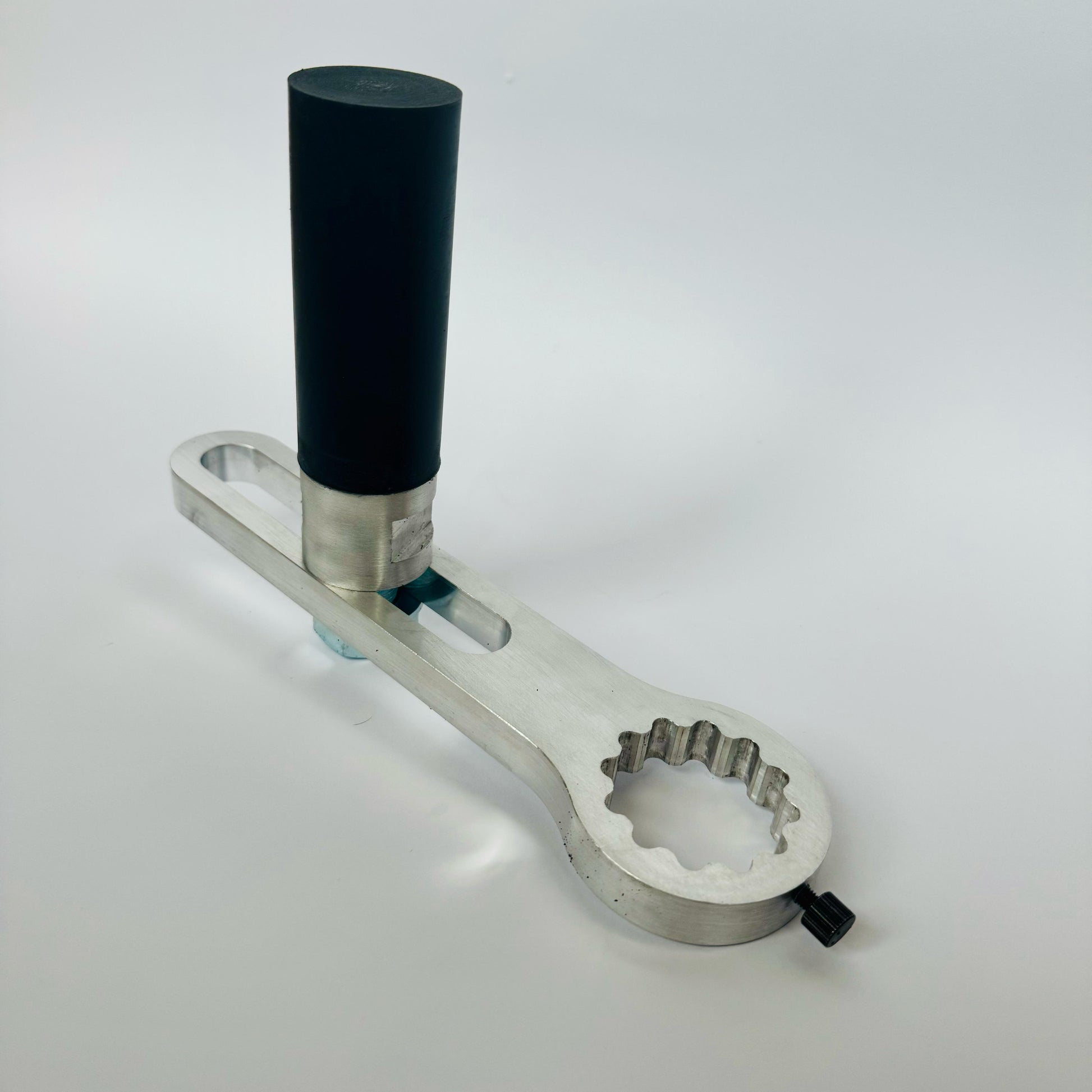

Das hohe Drehmoment eines Zentralverschlusses erzeugt eine entsprechend hohe Reaktionskraft. NutCracker PRO nimmt diese Kraft über einen speziell entwickelten, verstellbaren Reaktionsarm auf. Dadurch kann das Werkzeug arbeiten, ohne dass eine zweite Person das Bremspedal betätigen muss.
Präzisionsgefertigt aus 7075-Aluminium in Luftfahrtqualität, lässt sich der Arm an unterschiedliche Radgeometrien anpassen. Eine polyurethanbeschichtete Kontaktfläche sorgt an der Radspeiche für einen weicheren und nachgiebigeren Kontakt als härtere Materialien wie Delrin.
40-mm-Version auf Anfrage erhältlich
Der Reaktionsarm stützt das Werkzeug am Rad ab und schafft einen stabilen Gegenhalt, während das Drehmoment auf den Zentralverschluss übertragen wird.
Positionieren Sie den Arm passend zu unterschiedlichen Speichenanordnungen und Radgeometrien.
Polyurethan sorgt dort, wo der Arm an der Speiche anliegt, für eine weichere und nachgiebigere Kontaktfläche als häufig verwendetes Delrin.
Komplett. Sofort einsatzbereit.

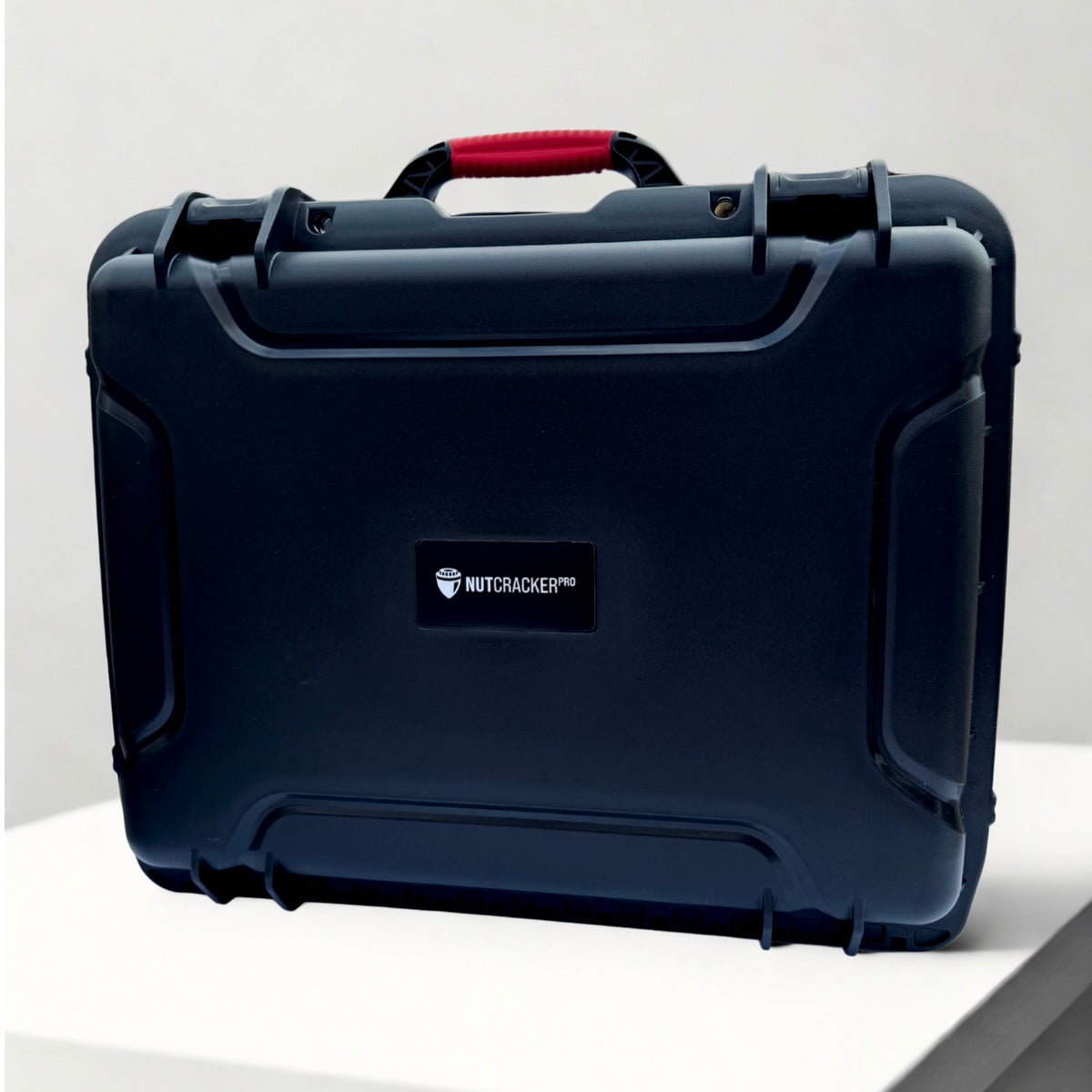

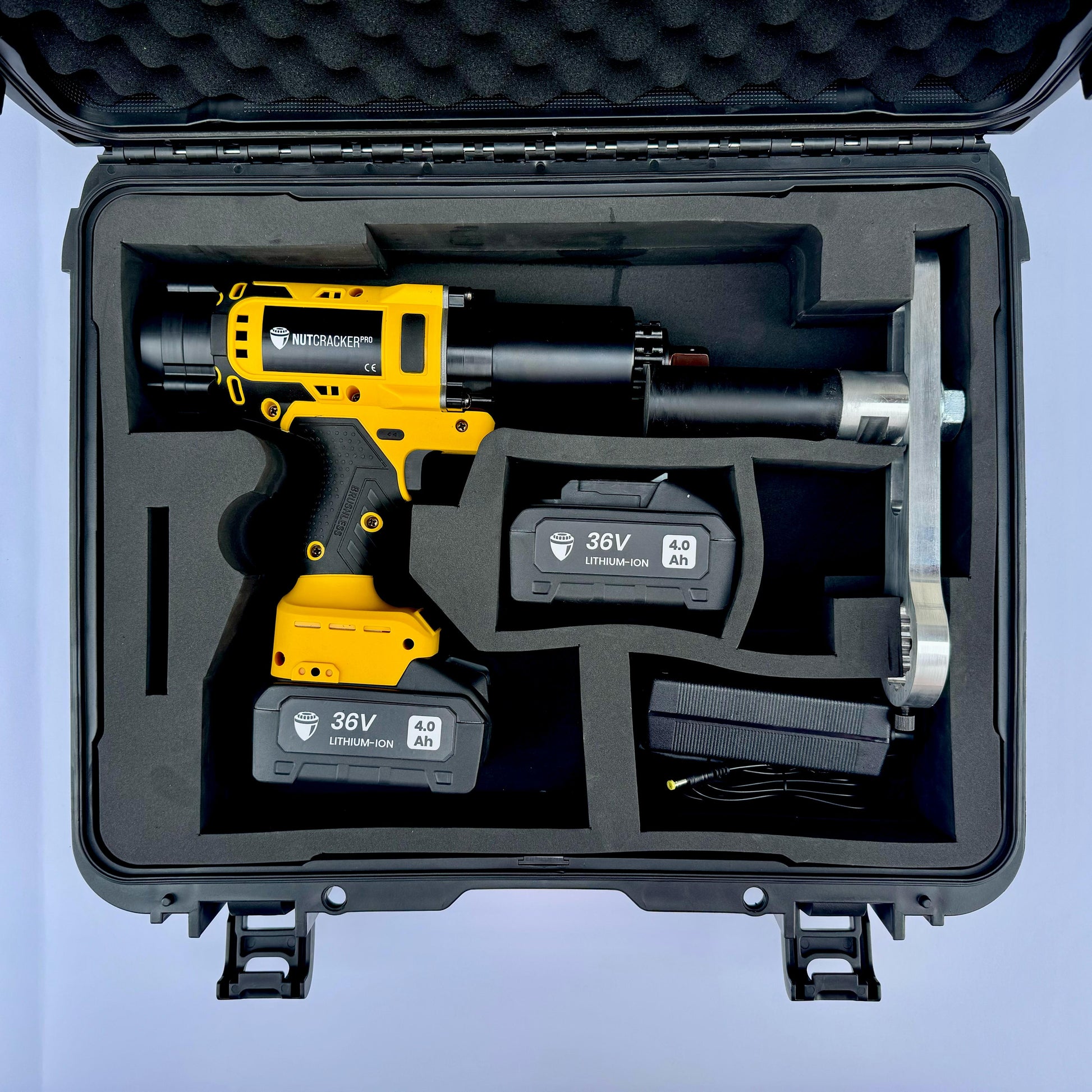

NutCracker PRO wird als komplettes, einsatzbereites System geliefert. Kein Kompressor, keine externe Stromversorgung und keine zusätzliche Drehmomentausrüstung erforderlich.
Für den NutCracker PRO gilt eine umfassende 2-jährige Garantie.
Alles, was Sie für den Einstieg brauchen.
Lieber Handbuch oder Schritt-für-Schritt-Video? Wählen Sie das Format, das für Sie am besten passt.
Speichern Sie die vollständige NutCracker PRO Bedienungsanleitung zur Offline-Nutzung oder drucken Sie sie für Ihre Werkstatt aus.
Öffnen Sie die vollständige Bedienungsanleitung direkt auf der NutCracker Website.
Sehen Sie Einrichtung und Bedienung des NutCracker PRO Schritt für Schritt auf YouTube.
NutCracker PRO. Im Detail.
Die vollständige technische Übersicht über Antriebssystem, Drehmomentregelung, Reaktionsarm und Lieferumfang des NutCracker PRO.
600 Nm / 443 ft-lb wird hier als gängiges Beispiel für das Anziehdrehmoment bei Porsche-Zentralverschlüssen angegeben. Befolgen Sie stets das für Ihr Fahrzeug und den jeweiligen Anwendungsfall vorgeschriebene Anziehverfahren sowie die entsprechenden Drehmomentspezifikationen.
